簡単な紹介

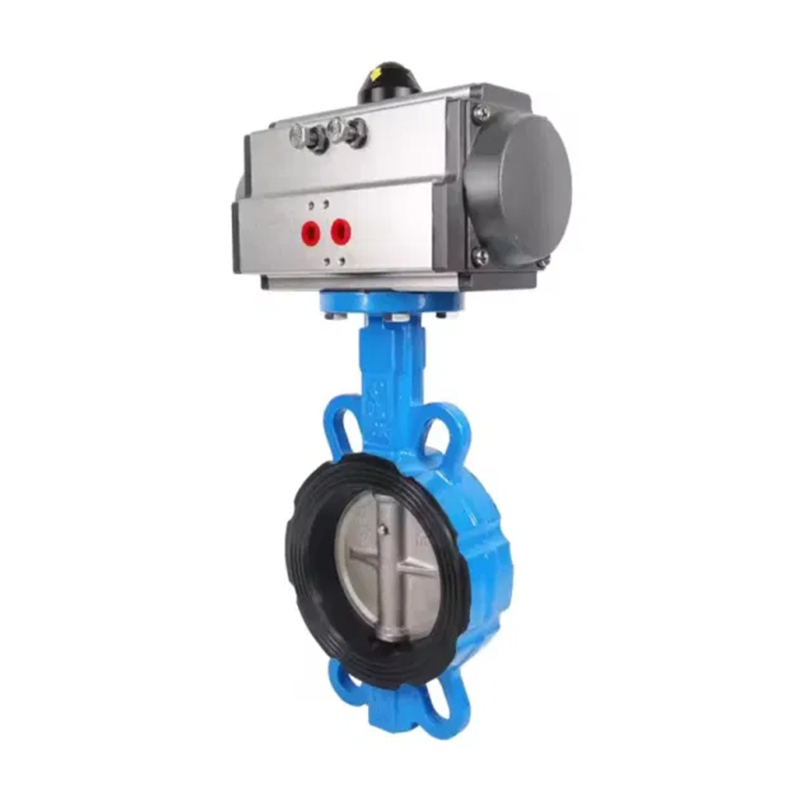

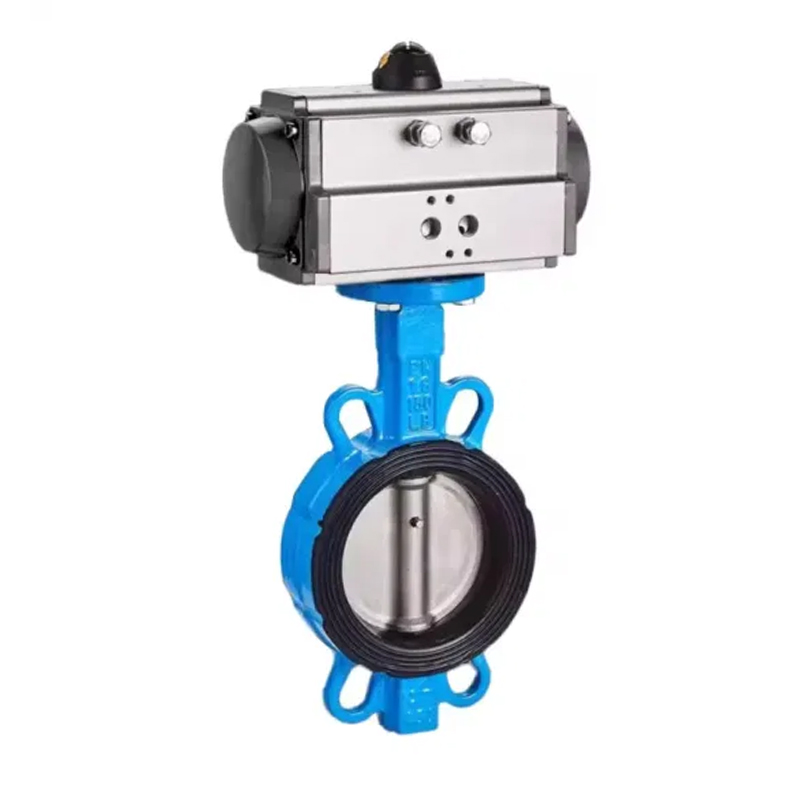

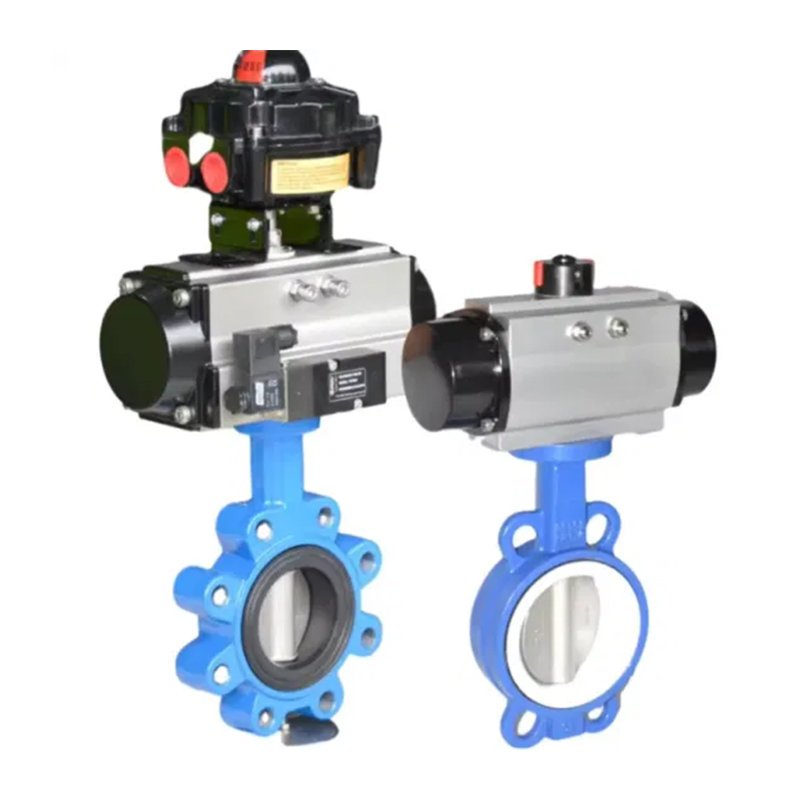

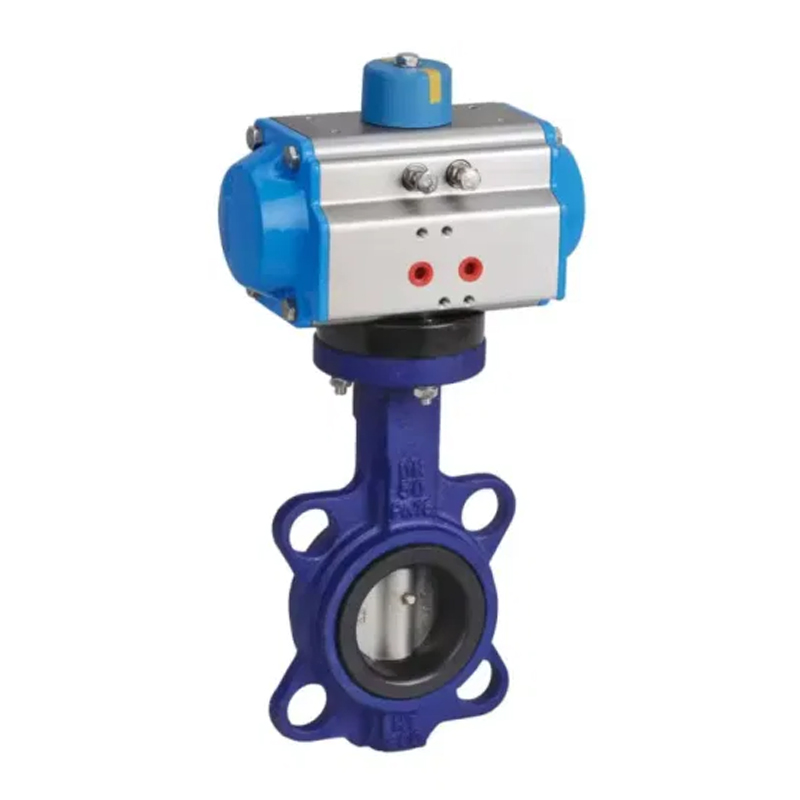

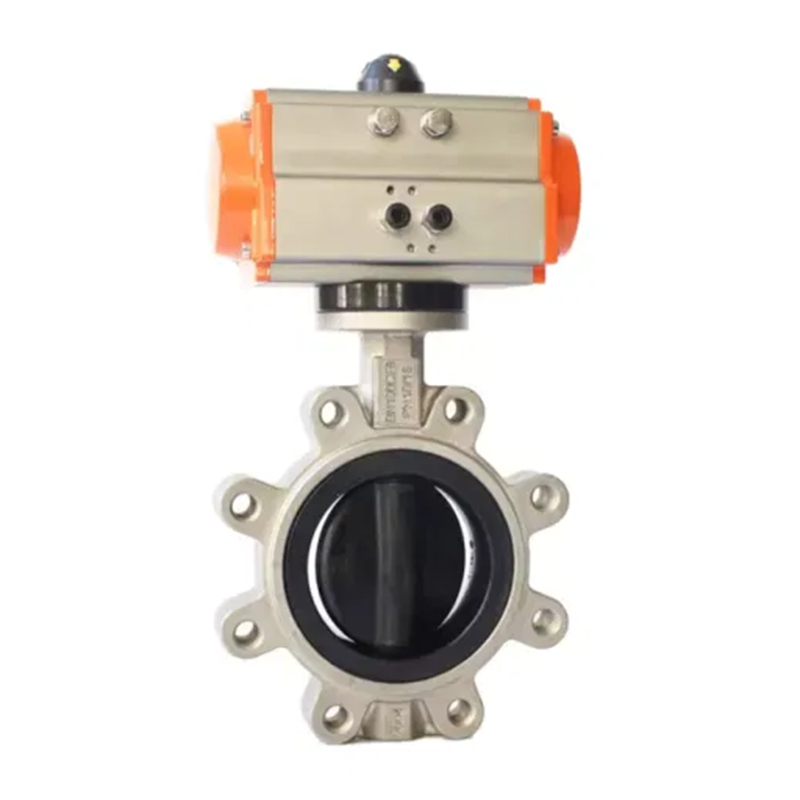

d671x空気圧ウェーハラバーバタフライバルブには、斬新で合理的なデザイン、シンプルな構造、小さなサイズ、軽量、90度回転、小規模な動作トルク、簡単な動作、労働力、器用さの迅速な開閉と閉鎖があります。任意の位置にインストールでき、メンテナンスが簡単です。シールを交換することができ、シーリング性能は双方向シーリングとゼロ漏れを達成するために信頼できます。シーリング材料は、老化や腐食に耐性があり、長いサービス寿命があります。ウェーハゴムバタフライバルブが完全に開いた位置にある場合、培地がバルブ本体を流れるときの蝶プレートの厚さは唯一の抵抗です。したがって、バルブによって生成される圧力降下は非常に小さいため、優れたフロー制御特性があります。バタフライバルブは、石油、ガス、化学産業、水処理などの一般的な産業だけでなく、熱発電所の冷却水システムでも広く使用されています。
技術パラメーター
空気圧アクチュエータオプション機能 | 二重演技、単一の演技 |
空気圧アクチュエータオプションモデル | シリーズ、AWシリーズ |
ソレノイドバルブ電圧 | AC110V、AC220V、AC24V、dC24V |
空気源の圧力 | 2bar〜8bar |
公称直径 | dn50mm-dn1200mm |
公称圧力 | PN1.0MPA-PN2.5MPA |
適用される温度 | -30〜425ºC |
繋がり | ウェーハタイプ |
バルブボディ材料 | 炭素鋼、ステンレス鋼 |
バルブプレート材料 | 炭素鋼、ステンレス鋼、合金鋼など |
バルブシートの裏地 | セメント炭化物、タングステン炭化物、ニッケル合金、グラファイト複合材、PTFE |
適用されるメディア | 水、蒸気、油、弱い腐食性媒体など |
メインディメンションテーブル
dn | 1.0 | 1.6 | |||||||||
mm | インチ | h | l | D | D1 | n-φd | h | l | D | D1 | n-φd |
40 | 11/2」 | 58 | 33 | 110 | 88 | 4-φ19 | 58 | 33 | 110 | 88 | 4-φ19 |
50 | 2 " | 67 | 43 | 125 | 92 | 4-φ19 | 67 | 43 | 125 | 92 | 4-φ19 |
65 | 21/2」 | 74 | 46 | 145 | 113 | 4-φ19 | 74 | 46 | 145 | 113 | 4-φ19 |
80 | 3 " | 97 | 46 | 160 | 130 | 8-φ19 | 97 | 46 | 160 | 130 | 8-φ19 |
100 | 4 " | 111 | 52 | 180 | 167 | 4-φ19 | 111 | 52 | 180 | 167 | 4-φ19 |
125 | 5 " | 125 | 56 | 210 | 192 | 4-φ23 | 125 | 56 | 210 | 192 | 4-φ23 |
150 | 6 " | 140 | 56 | 240 | 222 | 8-φ23 | 140 | 56 | 240 | 222 | 8-φ23 |
200 | 8 " | 174 | 60 | 295 | 275 | 4-φ23 | 174 | 60 | 295 | 275 | 4-φ28 |
250 | 10 " | 207 | 68 | 350 | 332 | 4-φ23 | 207 | 68 | 355 | 332 | 4-φ28 |
300 | 12 " | 240 | 77 | 400 | 390 | 4-φ23 | 240 | 77 | 410 | 390 | 4-φ28 |
350 | 14 " | 272 | 86 | 460 | 423 | 4-φ23 | 272 | 86 | 470 | 423 | 4-φ28 |
400 | 16 " | 297 | 102 | 515 | 580 | 4-φ28 | 297 | 102 | 525 | 580 | 4-φ31 |
450 | 18 " | 331 | 114 | 565 | 640 | 4-φ28 | 331 | 114 | 585 | 640 | 4-φ31 |
500 | 20 " | 361 | 130 | 620 | 715 | 4-φ28 | 361 | 130 | 650 | 715 | 4-φ34 |
600 | 24 " | 459 | 152 | 725 | 840 | 4-φ31 | 459 | 152 | 770 | 840 | 4-φ37 |
700 | 28 " | 520 | 163 | 840 | 910 | 24-φ31 | 520 | 163 | 840 | 910 | 24-φ37 |
800 | 32 " | 591 | 188 | 950 | 1025 | 24-φ34 | 591 | 188 | 950 | 1025 | 24-φ40 |
900 | 36 " | 656 | 203 | 1050 | 1125 | 28-φ34 | 656 | 203 | 1050 | 1125 | 28-φ34 |
1000 | 40 " | 721 | 216 | 1160 | 1255 | 28-φ37 | 721 | 216 | 1170 | 1255 | 28-φ43 |
1200 | 48 " | 844 | 276 | 1380 | 1485 | 32-φ40 | 844 | 276 | 1390 | 1485 | 32-φ49 |
