概要
チェックバルブは、リバースフローバルブ、非ターンバルブ、逆圧力、および一方向バルブとも呼ばれます。このタイプのバルブは、パイプライン内の培地の流れによって生成される力によって自動的に開閉し、閉じられ、自動バルブです。パイプラインシステムのチェックバルブの主な機能は、培地が後ろに流れないようにすることです。

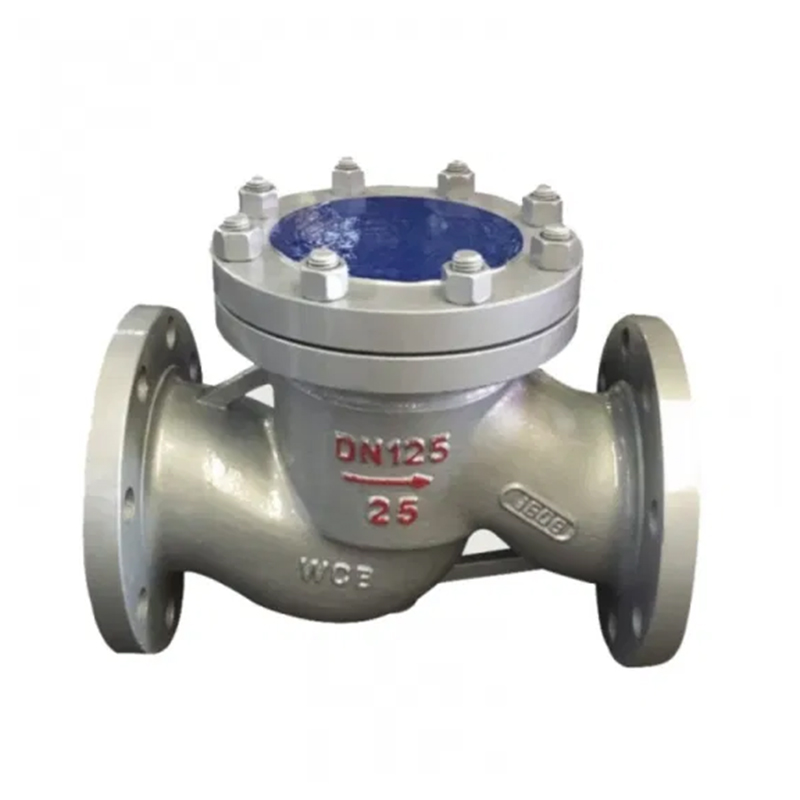

チェックバルブにはさまざまな設計構造があり、さまざまな設置フォームのパイプラインに適しています。 H41Hリフティングチェックバルブは、水平パイプラインの設置にのみ使用できます。

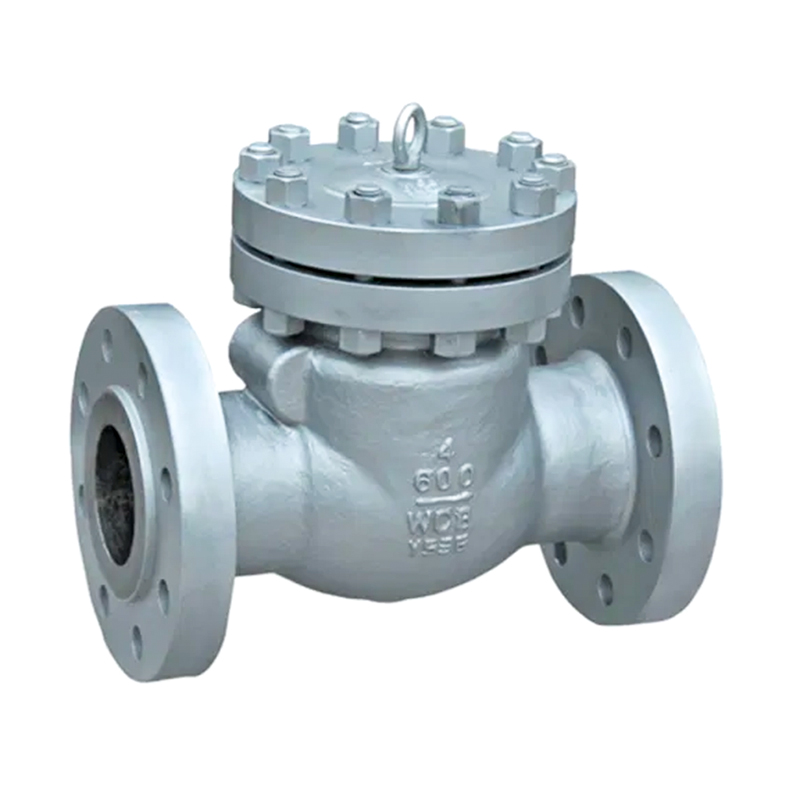

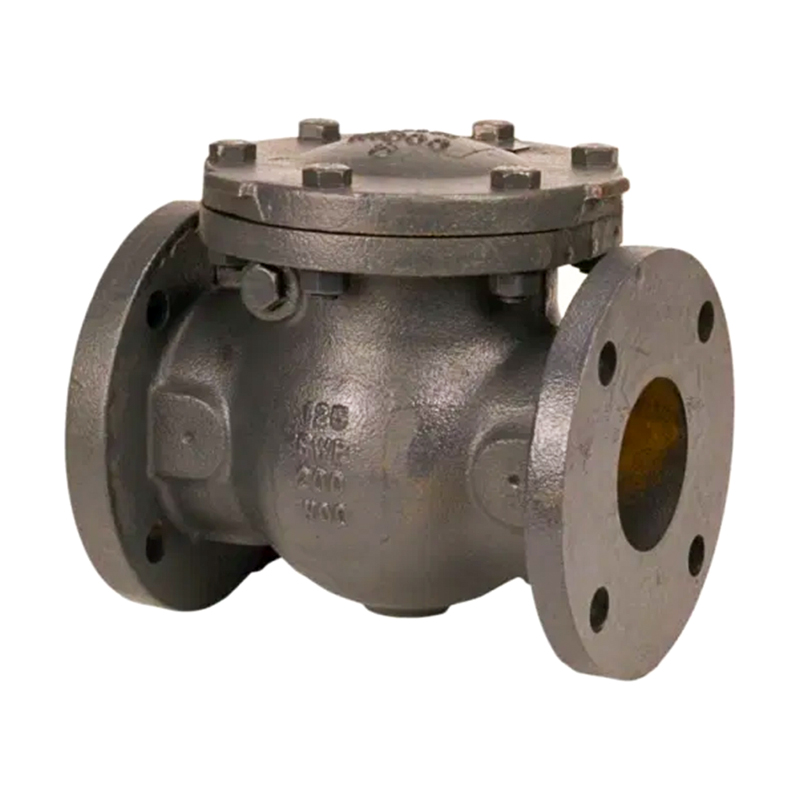

H44Hシングルフラップスイングチェックバルブは、水平および垂直パイプラインの両方の設置に使用できます。

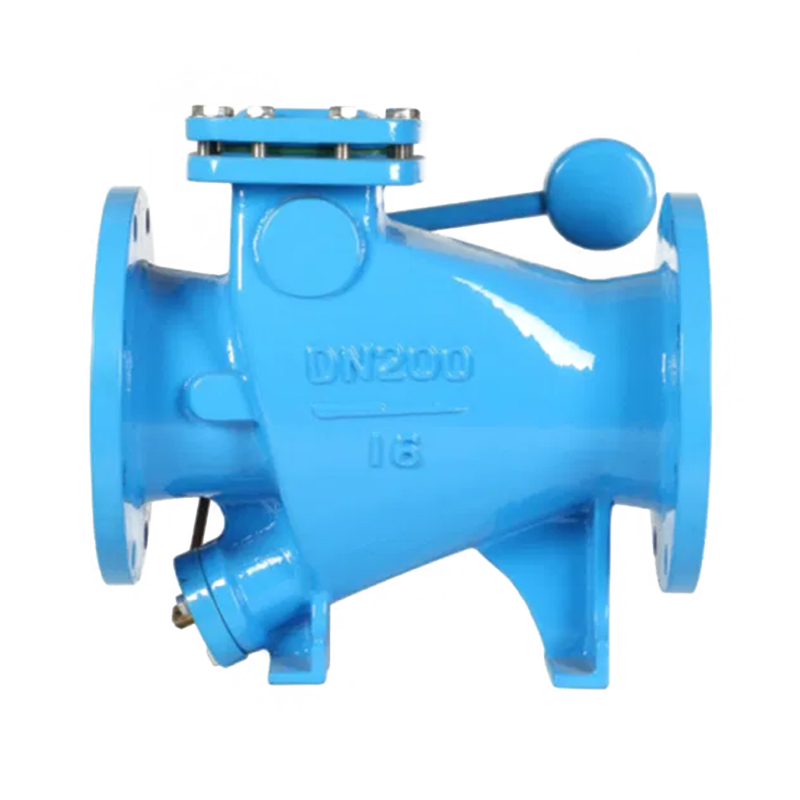

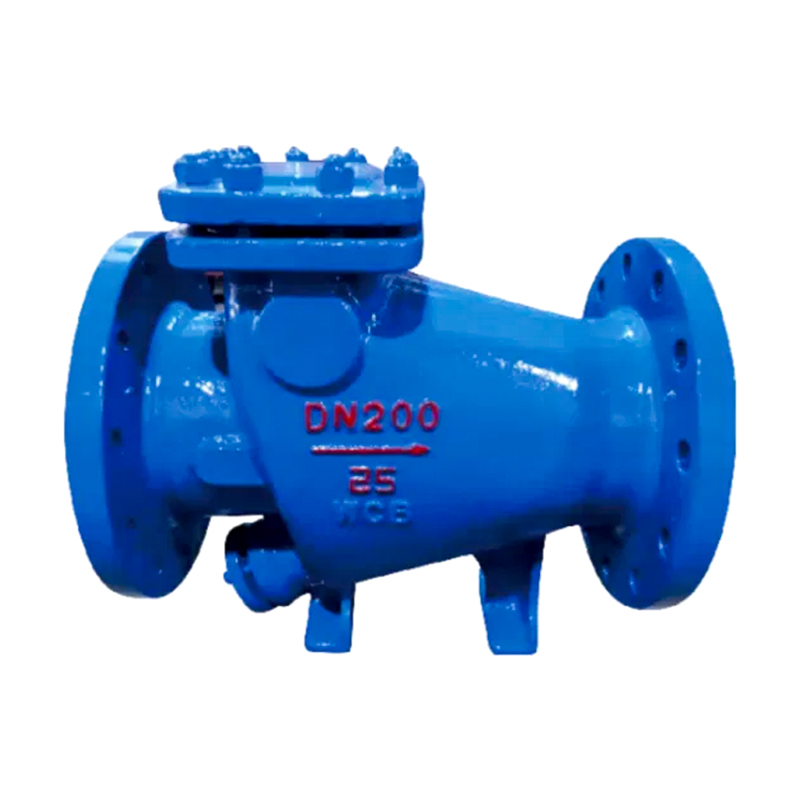

ゆっくりと閉じるデバイスを備えたH44Hスイングチェックバルブは、停電によって引き起こされるウォーターハンマーを効果的に防ぐことができます。
MCVチェックバルブ標準
| 設計標準 | GB/T 12221-2005、GB/T 1222-2005、JB/T 12238-2008 | |||
| パイプ接続 | GB9113.1〜GB9113.4-2009 | |||
| テスト標準 | GB/T 13927-228、JB/T 9092-1999 | |||
| プレッシャー | テスト圧力 | |||
| キャスト | シール(液体) | シール(ガス) | アッパーシール | |
| pn | 1.5pn | 1.1pn | 0.6MPa | 1.1pn |

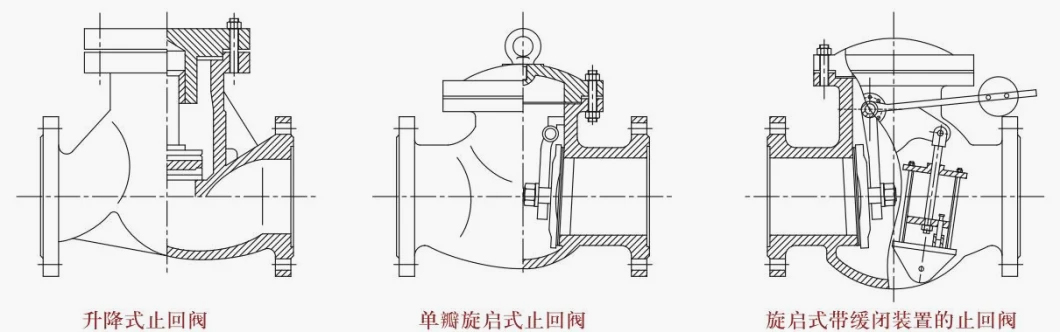

MCVチェックバルブ図面とパラメーター
| PN(MPA) | DN範囲(mm) |
| PN16 | DN40〜DN400 |
| PN25 | DN40〜DN400 |
| PN40 | DN40〜DN400 |
| PN64 | DN40〜DN300 |
| PN100 | DN40〜DN300 |
| PN160 | DN40〜DN300 |
