QS/QS-Y

概要

4つのシリーズのホイストがあります
フラットタイプのゲートホイストウインチ
高速ゲートウインチホイスト
ラジアルゲートホイスト
直接ネジホイスト

すべてのシリーズには、シングルおよびダブルリフトポイント、シングルおよびセントラルドライブ、マニュアルおよび電子制御があります。
さまざまな機械が、水力発電、輸送、都市の給水と排水、洪水排出、下水処理、水産養殖および灌漑および水保全建設のあらゆる種類のフラットゲート、ラジアルゲート、クイックゲートを開閉するために広く使用されています。中型のラジアルゲートにはフルレンジがあり、信頼性の高いパフォーマンスがあります。すべての製品には、生産免許があり、「ウォーターコンサーバンシーおよび水力発電プロジェクトのホイストの製造、設置および受け入れテスト仕様」および「水資源と水力発電工学の製造と鋼鉄のゲートの製造と設置」に厳密に準拠しています。

職場環境と主な技術条件

（1）電源：主に3相AC380V、50hzで動作します。
柔軟性を高めるために、追加の電源オプションには、50Hzおよび60Hzで利用可能な3相AC400V、415V、660Vが含まれます。
単相ACオプションも利用できます：AC220V、110V、50Hzと60Hzの両方の周波数に対応します。
dC電源のニーズには、オプションには24V、48V、および84Vが含まれ、包括的な適応性が確保されます。
（2）周囲温度：-20ºC〜60ºCに適しています。また、-40ºC〜70ºCのより厳格な気候に耐えるように設計されています。
（3）相対湿度：25°Cで95％を超えない湿度レベルの機能を維持します。
（4）作業環境：標準モデルは、可燃性、爆発性、または腐食性の高い物質のない領域に完全に適していますが、炎症性バリアント（EXDIIBT4）はIIAの環境で細心の注意を払って作成されています。
グループT1-T4にまたがるクラスIIBの爆発性ガス混合物。
（5）保護レベル：IP65とIP67で評価され、特別なアプリケーションで利用可能なIP68へのオプションのアップグレード。
（6）モーターは、10分間の運用評価で短時間の勤務のために巧みに設計されており、特別なリクエストで15〜30分に拡張可能です。クラスfの断熱材を備えており、一流の安全性を確保しています。
（7）腐食抗腐食コーティング：耐腐食エポキシプラスチック粉末を使用した高温静電スプレーコーティングを利用して、例外的な耐久性と寿命を保証します。
（8）インテリジェントな電気アクチュエーターの主な機能的特徴
革新的なメカトロニックデザインは、合理化されたサイズと軽量構造を保証し、機能と優雅さをブレンドします。
最先端のデジタル統合チップが組み込まれており、卓越した精度で堅牢な機能を提供します。
非侵入操作に合わせて、セットアップとデバッグは、直感的なノブまたは赤外線リモートを介して楽に管理され、エンクロージャーを開く必要なく堅牢なシールを維持し、それにより効率と使いやすさが向上します。
ストローク変位用の絶対エンコーダーを装備し、例外的な干渉抵抗、正確なバルブ位置保持、および拡張されたサービス寿命を保証し、卓越した卓越性の基準を設定します。
最新のテクノロジーを紹介する当社のデバイスは、中国語と英語の両方で利用できる直感的なlCDサブタイトルディスプレイを備えており、世界中のユーザーに楽な相互作用を確保しています。
巧妙に設計されており、旅行制限保護、トルク保護、ス​​トールアラーム、オーバーヒート保護、信号障害保護、電力位相損失保護、高度な自動位相シーケンス識別と補正システムなどの複数の保護機能が組み込まれており、比類のない安全性と信頼性を提供します。
先進的な製品ラインには、ユーザーフレンドリーなインテリジェントスイッチタイプ、精密に焦点を当てたインテリジェント調整タイプ、およびそれぞれが特定の運用要件を簡単に満たすように設計された洗練された高度なインテリジェントタイプの3つのさまざまなインテリジェントタイプが含まれています。
（9）インテリジェントスイッチタイプは、24VDCパルスまたはレベル信号を介して入力信号を処理するのに熟練しており、適応性のある堅牢な通信ソリューションを提供します。
出力信号は、5A、250VACまたは5A、30VDCの印象的な接触定格容量を持つリレー出力を介して巧みに管理されます。この構成により、並外れたパフォーマンスと揺るぎない信頼性が保証され、カテゴリで傑出しています。
出力位置アナログ信号は、4-20MAで優れた効率で処理され、制御用の正確で正確な測定値が確保されます。この精度は、パフォーマンスを促進し、システムの有効性を高めます。
インテリジェントレギュレーション機能は、4-20MAのアナログ入力信号を受け入れるように設計されており、非常に微調整された応答性を可能にして、幅広いさまざまな要件を簡単に正確に満たしています。
アナログ出力信号は、4-20MAでシームレスな精度で配信され、運用上の完全性と信頼性に必要な正確で一貫したデータ送信を保証します。
スイッチ入力信号は多用途で、24VDCパルスまたはレベル信号を収容します。この柔軟性により、多様なアプリケーション全体の包括的な信号統合が可能になり、適応性と有用性が向上します。
スイッチング出力信号は、リレー出力を介して巧みに管理され、5A、250VAC、または5A、30VDCの接触定格容量があります。これにより、要求の厳しい条件に耐えるように構築された堅牢で信頼性の高い操作が保証されます。
基本エラー：≤1。すべての操作で正確で信頼できるパフォーマンスを提供し、並外れた精度と運用の信頼性を確保します。
高度なインテリジェントタイプは、ESDの緊急オーバーライド保護、バス通信、Bluetooth、ワイヤレスコントロールなど、最先端の機能を誇っています。この一連の機能は、比類のない汎用性と包括的な制御ソリューションを提供します。

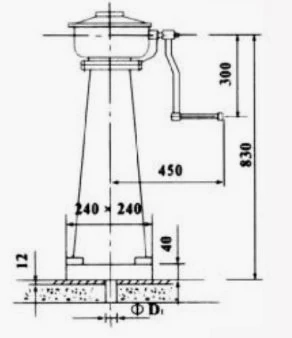

QS-Yマニュアルタイプホイストサイズと寸法

モデル	比率を削減します	事前に埋められた φd1	ネジ径 φd
QS-1T	01:02	φ100	φ32
QS-2T	01:02	φ100	φ42
QS-3T	01:02	φ150	φ44
QS-4T	01:04	φ150	φ44
QS-5T	01:04	φ150	φ44

QS電気タイプのホイストサイズと寸法
