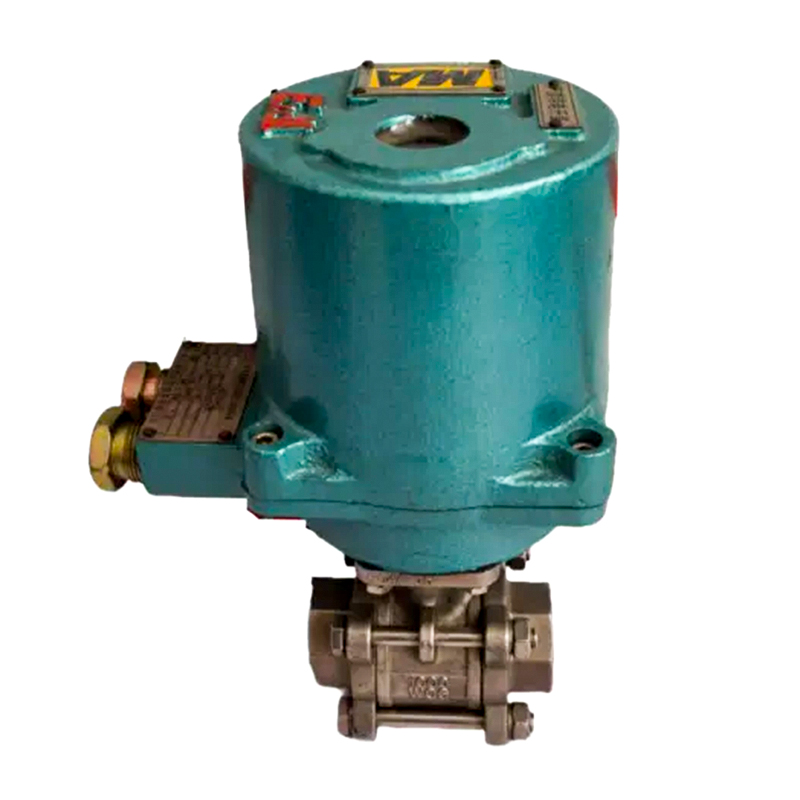

QMBマイニング爆発証明小さなバルブ電気デバイス

主な機能とアプリケーション

QMBマイニング爆発防止の小さなバルブ電気デバイスは、石炭産業アプリケーションの厳しい需要のために細心の注意を払って作成されています。この汎用性の高いアクチュエータは、ボールバルブ、バタフライバルブなどの正確な制御に優れています。高圧の小口径の特殊なバルブと組み合わせると、炭鉱の安全性、粉塵抑制、およびジェットや真空ポンプなどの地下中央ポンプシステムの自動化の性能が保証されます。
QMB Valve Electric Deviceは、コンパクトな設計と軽量構造で際立っています。 DCSシステムとシームレスに統合すると、効率的で信頼性の高い自動制御が容易になります。

分類

さまざまなタイプで利用可能：基本的、インテリジェント、爆発、爆発的な基本、および爆発防止インテリジェントで、それぞれが特定の運用上のニーズを満たすように調整されています。

職場環境と主な技術条件

（1）電源：標準の3相AC380V、50hz;
柔軟性のために、オプションの電源には、AC400V、415V、660V、および50hzまたは60Hzのデュアル周波数が含まれます。
また、50Hzまたは60Hzのオプションを備えた単相AC220V、110Vに適応できます。
さらに、24V、48V、および84VのDC電力をサポートします。
（2）周囲温度：-20ºC〜60ºCの標準範囲。要求の厳しい条件のために-40ºCから70ºCから利用可能な拡張範囲。
（3）相対湿度：25°Cで最大95％の湿度を効率的に動作し、堅牢なパフォーマンスを確保します。さまざまな湿度条件にシームレスに適応します。
（4）作業環境：普通のタイプのスーツエリアは危険で腐食性の媒体を含まない領域。
IIAおよびIIBガス混合物を備えた環境T1-T4を備えた環境向けに設計された爆発防止モデル（EXDIIBT4）は、UTの安全性を確保します。
（5）保護レベル：IP65、IP67、および特別注文の下での保護を強化するためのカスタマイズ可能なIP68。
（6）モーターは断続的な使用のために設計されています：標準動作時間10分、特別な条件下で15〜30分まで延長され、耐久性のためのクラスF断熱材があります。
（7）腐食防止コーティング：耐腐食性エポキシプラスチック粉末の高温静電スプレーを利用して、堅牢な長期保護を提供します。
（8）インテリジェントな電気アクチュエーターの主な機能的特徴
メカトロニックデザインで設計されたこれらのアクチュエーターは、コンパクトで軽量です。
デジタル統合チップが組み込まれ、多面的な機能と精度が提供されます。
非侵入設計を誇っており、パラメーターの調整を可能にし、ノブまたは赤外線リモートを介してデバッグを、すべてエンクロージャーを開けずに、迅速で安全な操作を実現します。
ストローク変位用の絶対エンコーダーを装備し、高精度と延長寿命でバルブの位置の完全性と強い干渉を確保します。
中国語と英語の両方で利用できるLCDディスプレイは、使いやすさを向上させます。
移動制限、トルク保護、失速アラーム、過熱保護、信号障害保護、電力位相損失、包括的な保護のための自動位相シーケンス補正などの保護機能を特徴としています。
インテリジェントタイプには、インテリジェントスイッチ、インテリジェント調整、高度なインテリジェントバージョンが含まれ、多様な制御ニーズに応えます。
（9）インテリジェントスイッチタイプ入力信号：汎用性のある統合のための24VDCパルスまたはレベル信号を受け入れます。
出力信号：250VACまたは30VDCに対して5Aの定格の接触容量を備えたリレー出力を提供します。
出力位置アナログ信号：正確なフィードバックのために4-20MAを配信します。
インテリジェントレギュレーションは、アナログ入力信号をサポートしています：シームレスな制御のための4-20MA。
アナログ出力信号：入力を4-20MA出力と一致させます。
スイッチ入力信号：効率的な動作のために24VDCパルスまたはレベル信号と互換性があります。
スイッチング出力信号：当社の革新的なアクチュエーターは、5A、250VAC、5A、30VDCの接触定格容量を備えた堅牢なリレー出力を備えており、高需要環境で信頼できるパフォーマンスと安全性を確保しています。
基本エラー：≤1-1以下の基本的なエラーマージンで精度と精度を体験してください。私たちのテクノロジーは、あなたが期待できる正確さを保証します。
高度なインテリジェントタイプは、運用機能を高めるように設計されています。これには、ESDの緊急オーバーライド保護、シームレスなバス通信、直感的なBluetooth接続、および洗練されたワイヤレスコントロールなどのサポートが含まれています。

QMB Electric Actuatorメインモデルと特性

QMBサイズと接続寸法

QMB3.5/5外部寸法

QMB9/15/25外部寸法

QMBフランジ接続寸法

QMB3.5/5接続サイズ図

QMB9/15/25接続サイズ図

注：QMB9/15/25にはすべて標準としてF07が装備されており、ニーズに合わせて積極的な互換性とシームレスな統合を確保します。
