aKQ、aKQM Partial Rotary Actuator 100nM-500nMモデル
◆構造は頑丈で、ダブルシーリングを採用しています。これにより、オンサイト配線中に水と粉塵を効果的に防ぐことができます(IP67/IP68-2M、48時間)
◆角度角を直接駆動します
◆3相、単相、およびdc電源アクチュエーター
◆ステータスと設定を表示するためのマルチ言語テキスト表示画面
◆標準機能としてデータロガーを組み込みます
◆アクチュエーターでローカルおよびリモート分析を実行します
◆シンプルで制御しやすく、機能を示します
◆信頼性を高めるための単純なトルクと位置制御
◆包括的な制御と柔軟性の適応性
◆防水または爆発的な仕様を選択できます
◆直接トルク出力範囲50nm(37ibf tt)-500nm(370ibf ft)
AKQ 3フェーズスイッチタイプアクチュエータパフォーマンスデータ
モデル | 速度(rpm) | トルク(N.M) | 供給電圧(V) | パワーフェーズ番号(ph) | 周波数(Hz) | モーターパワー(KW) | 定格電流(a) | 作業システム | 体重(kg) |
AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2(15分) | 23 |
AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2(15分) | 23 |
AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2(15分) | 37 |
AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2(15分) | 37 |
AKQS単相スイッチタイプアクチュエーターのパフォーマンスデータ
モデル | 速度(rpm) | トルク(N.M) | 供給電圧(V) | パワーフェーズ番号(pH) | 周波数(Hz) | モーターパワー(KW) | 定格電流(a) | 作業システム | 体重(kg) |
AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2(10分) | 23 |
AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2(10分) | 23 |
AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2(10分) | 37 |
AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2(10分) | 37 |
AKQMは、3相調節アクチュエータのパフォーマンスデータ
モデル | 速度(rpm) | トルク(N.M) | 供給電圧(V) | パワーフェーズ番号(pH) | 周波数(Hz) | モーターパワー(KW) | 定格電流(a) | 作業システム | 体重(kg) |
AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
アクチュエータのパフォーマンスデータを調節するAKQSM単相
モデル | 速度(rpm) | トルク(N.M) | 供給電圧(V) | パワーフェーズ番号(pH) | 周波数(Hz) | モーターパワー(KW) | 定格電流(a) | 作業システム | 体重(kg) |
AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
AKQ部分回転インテリジェントアクチュエータの外部寸法
アクチュエータパラメーター\アクチュエータ仕様 | A | b | c | d | e | f | (g) | (h) | (私) |
AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
AKQ dJアウトラインとベースタイプの部分回転式アクチュエーターの接続寸法
アクチュエータパラメーター\アクチュエータ仕様 | A1 | A2 | A3 | A4 | C | D1 | D | e | f | f1 | F2 | H1 | H2 | H3 | H4 | H5 | n-φD1 | 4-φd2 |
AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |

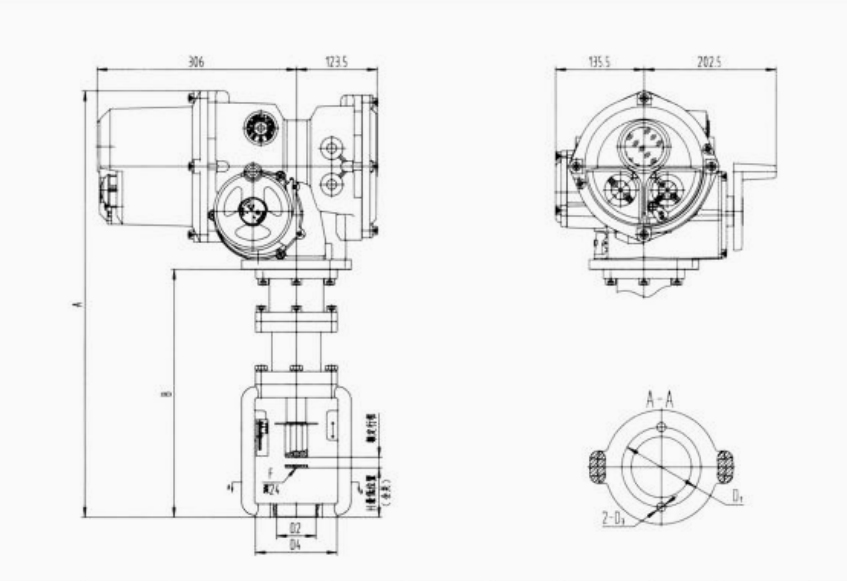

AKQML線形アクチュエータ構造の寸法
モデル | 定格負荷 N | 評価された旅行 mm | 定格速度 mm/s | バルブステム接続ホール F | フランジ接続 D1 | フランジ内側の穴 D2 | フランジホール D3 | 接続バルブフランジ D4 | A | b | H |
AKQML-64/2710 | 6400 | 10 | 0.27 | M8×1.25 | φ80 | φ60D11 | 2-φ11 | φ125 | 649 | 377 | 81 |
AKQML-64/2716 | 16 | 0.27 | 75 |
AKQアクチュエータフランジサイズ
アクチュエータパラメーター\アクチュエータ仕様 | D | D1 | N | d | t | d1 | |
AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | m6 |
F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 |
