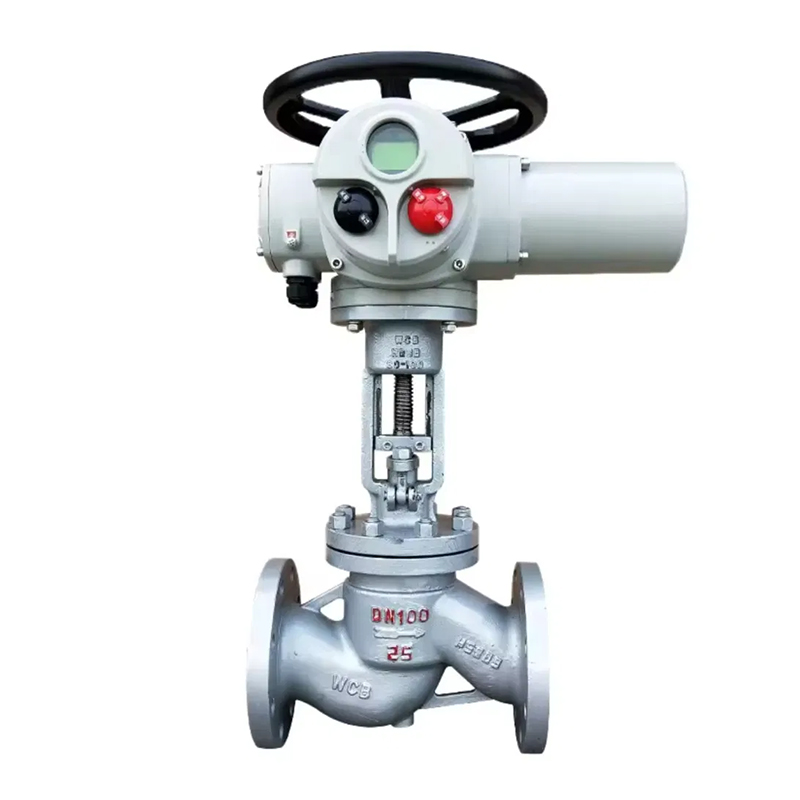

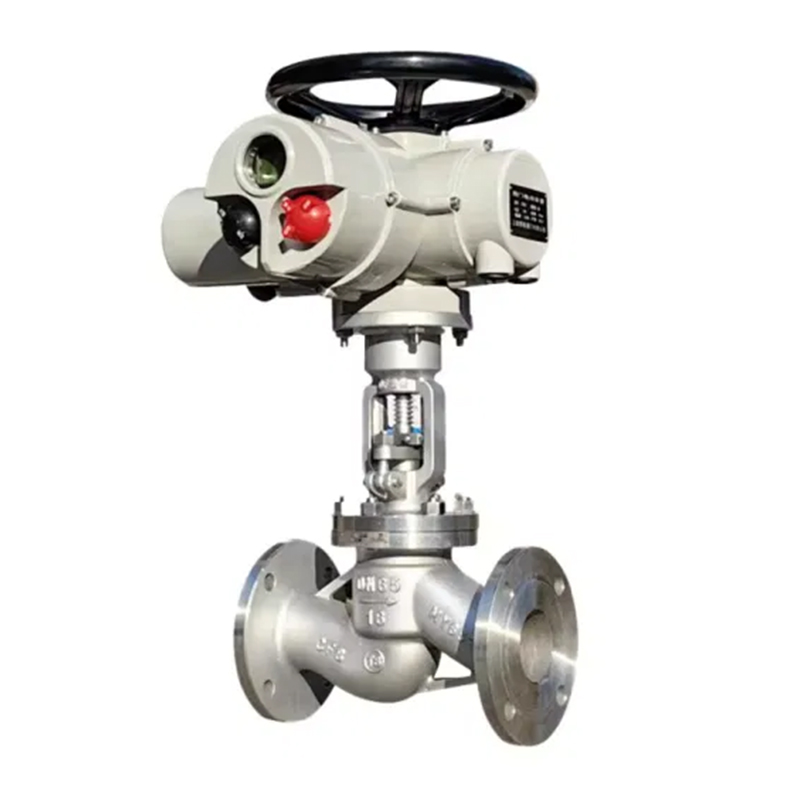

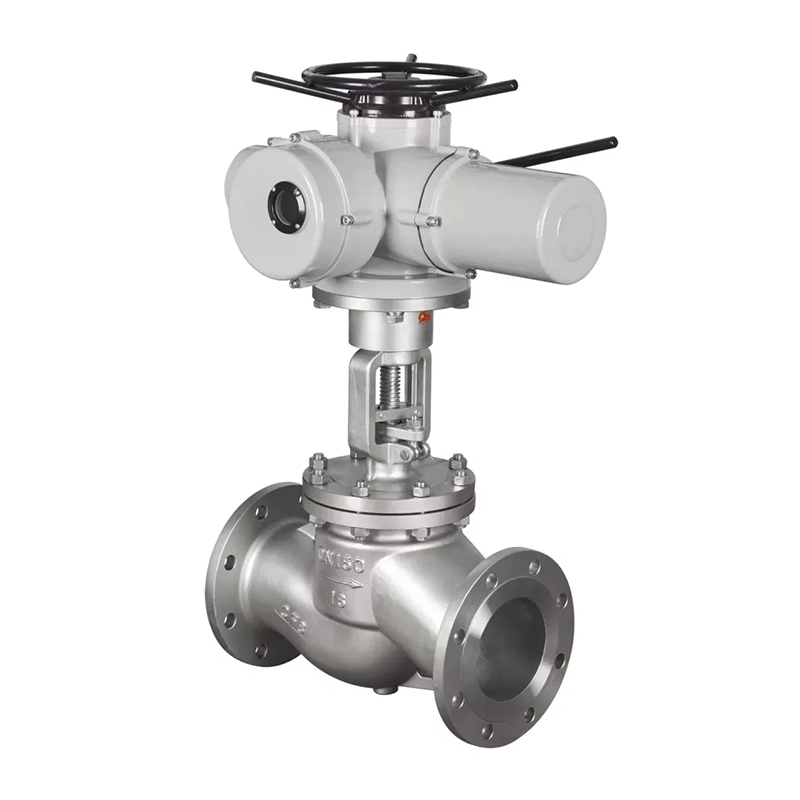

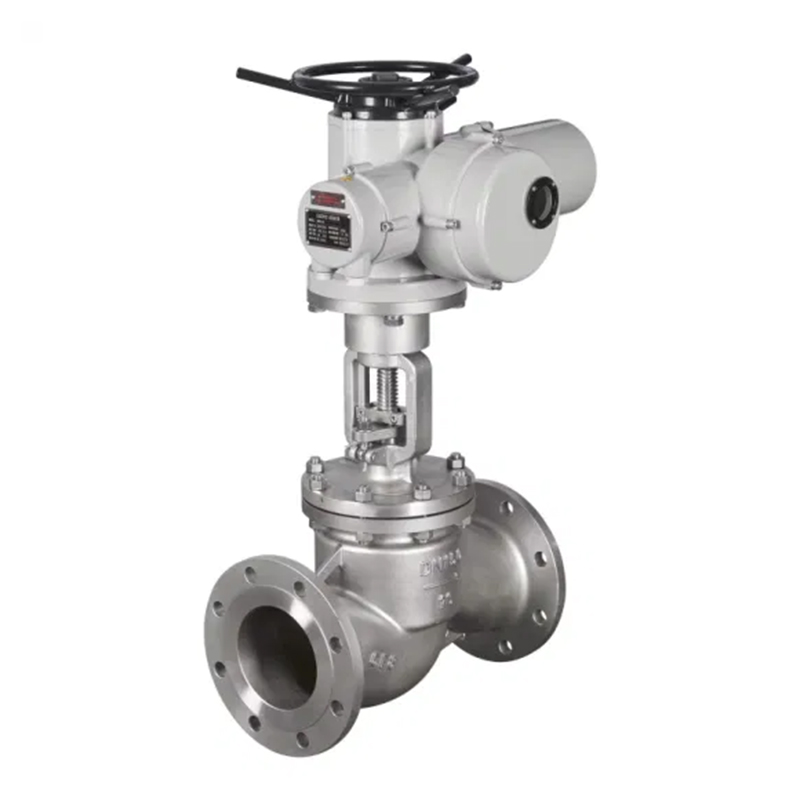

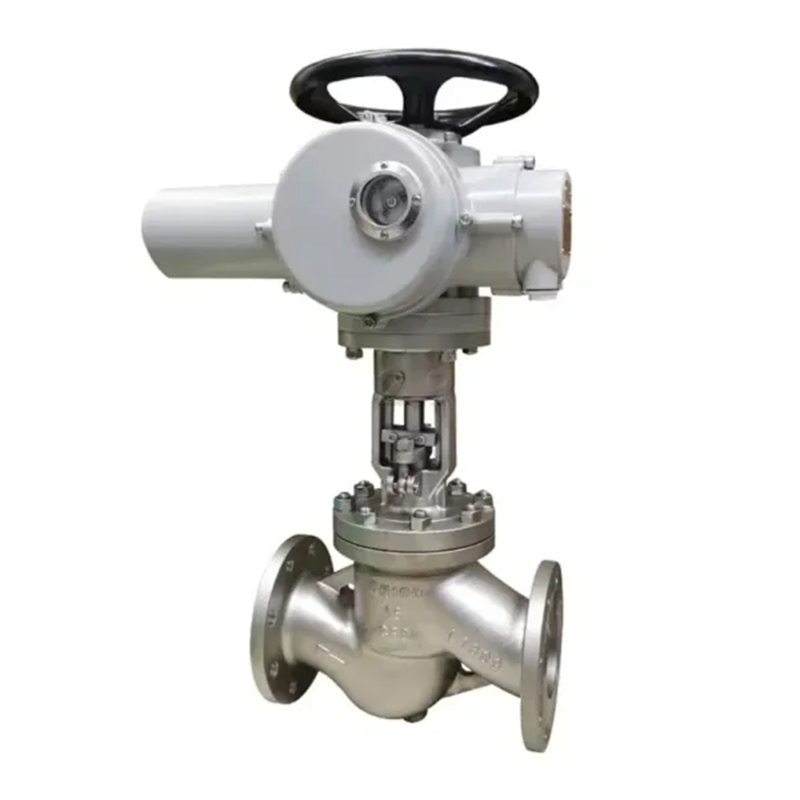

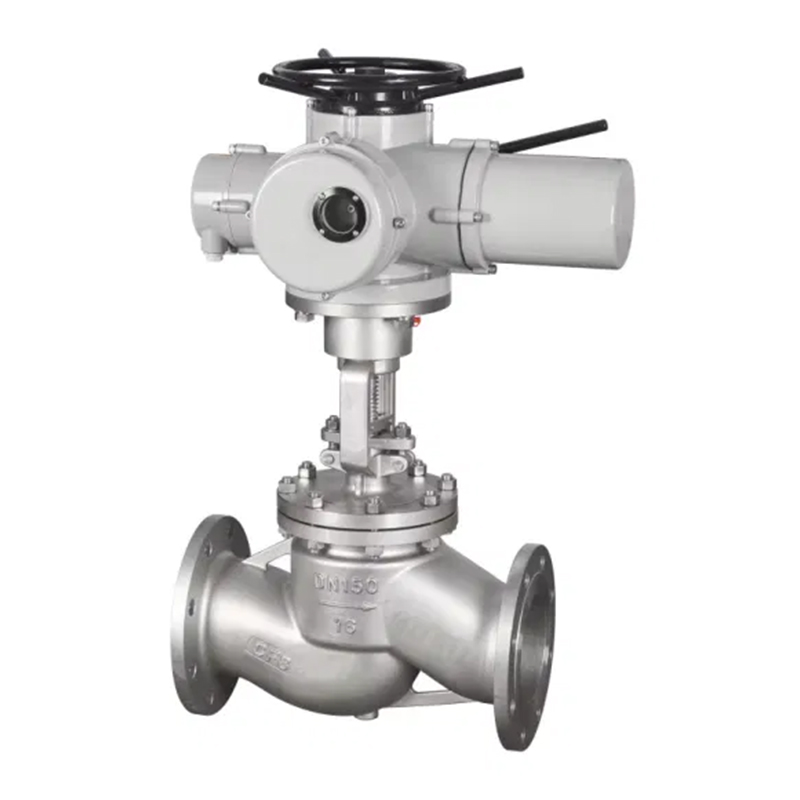

J941H電動グローブバルブの概要
J941H電気停止バルブは、電気アクチュエータと停止バルブの2つの部分で構成されています。バルブのボディ材料は完成しており、フィラーとピース全体を実際の作業条件またはユーザーの要件に従って合理的に選択できます。さまざまな圧力、温度、中程度の状態に適用できます。バルブは、主にパイプラインの媒体の流れ方向を遮断、分散、変更するために使用されます。調整中に不均衡な力が大きすぎるため、バルブコアに深刻な侵食を引き起こすため、通常、調整には使用されません。給水と排水、石油化学、冶金、その他の高圧の場所に適しています。
電動停止バルブは強制シーリングバルブであるため、バルブが閉じている場合、バルブディスクに圧力をかけて、シーリング表面に漏れないように強制する必要があります。培地がバルブディスクの底からバルブに入ると、動作力が克服する必要がある抵抗は、バルブステムとフィラーの間の摩擦と、媒体の圧力によって生成されるスラストです。バルブを閉じる力は、バルブを開く力よりも大きいため、バルブステムの直径は大きくする必要があります。そうしないと、バルブステムが曲がります。
技術パラメーター
オプションの電動アクチュエータ機能 | スイッチタイプ、積分タイプ、調整タイプ、インテリジェントタイプ |
オプションの電動アクチュエータモデル | Zシリーズ、AKシリーズ |
電圧 | AC220V、AC380V |
公称直径 | dn10mm〜dn300mm |
公称圧力 | PN1.0MPA〜PN6.4MPA |
適切な温度 | -30〜550ºC |
繋がり | フランジ |
バルブボディ材料 | 鋳鉄、304、316、316l |
バルブプレート材料 | 鋳鉄、304、316、316l |
バルブシートの裏地 | PTFE、ppl、メタルシール |
適用されるメディア | 水、石油、酸、粘性液、スラリー培地など。 |

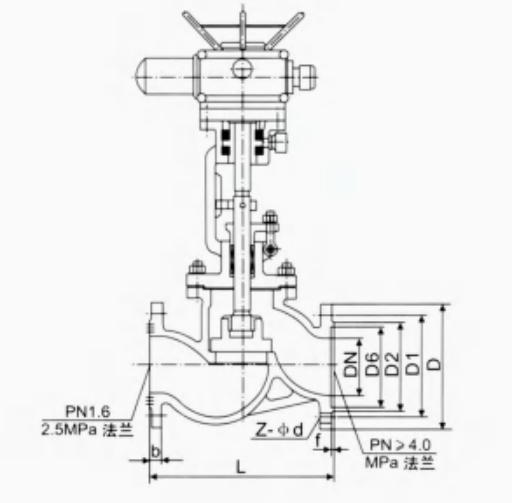

J941H電気グローブバルブのサイズとモデル
PN(MPA) | dN(mm) | L | d | D1 | D2 | b | f | z-φd |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-φ23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-φ23 |
PN(MPA) | DN(mm) | L | D | D1 | D2 | D6 | b | f | z-φd |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-φ25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-φ25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-φ30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-φ14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-φ14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4-φ18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4-φ18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4-φ23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4-φ23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-φ23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-φ23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-φ23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8-φ25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8-φ30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8-φ34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ34 |
