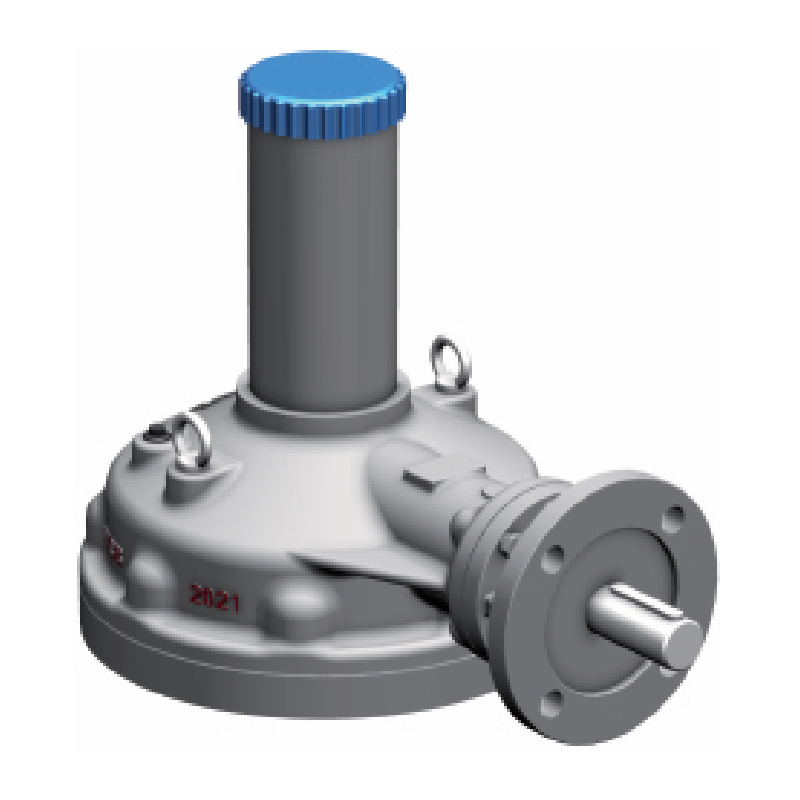

（電動操作）DAL-Zシリーズベベルギアボックス

見積もりを依頼する

パラ/モデル	技術的なパラメーター											ベースパーツ					外部部分
	評価出力 nm	標準比率	入力 nm	M.A. ±10％	オプション比率範囲	max.bore dia。 mm	マックス。推力 kn	電気アクチュエータの接続		バルブ接続ACC.IS0521		D1	P.C.D		D3	H0	H1	H2	H3
								IS05210	JB2920	標準取り付け	オプション取り付け		D2	n - h-dp
DAL-Z03	350	4：1	105	3.4	-	40	93	F10	Z10	F12	F10	85	125	4-M12-18	150	3	53	68	109
DAL-Z05	550	4：1	165	3.4	-	52	127	F10-F14	Z10-Z20-Z30	F14	F12	100	140	4-M16-24	175	3	65	78	125
DAL-Z1	900	4：1	265	3.4	-	60	141	F10-F14	Z10-Z20-Z30	F16	F14	130	165	4-M20-30	210	4	73	91	138
DAL-Z2	1400	4.2：1	395	3.5	-	65	190	F10-F14	Z30-Z45	F20	F16	140	205	8-M16-24	250	4	77	81	140
dal-z2-1c*		9.8：1	190	7.4	6.7〜9.8			F10-F14-F16	Z20-Z30-Z45
DAL-Z2-1S		13.6：1	145	9.8	8.7〜18.8			F10-F14	Z10-Z20-Z30
DAL-Z3	2500	4.1：1	720	3.5	-	75	268	F10-F14-F16	Z30-Z45-Z60	F25	F16	200	254	8-M16-24	300	4	86	88	152
dal-z3-1c*		9.6：1	345	73	6.6〜9.6			F10-F14-F16	Z20-Z30-Z45-Z60
DAL-Z3-1S		18：1	195	13	9〜24.6			F10-F14	Z10-Z20-Z30
DAL-Z5	4000	5.2：1	905	4.4	-	90	308	F14-F16-F25	Z45-Z60-Z90	F30	F25	230	298	8-M20-30	350	4	102	108	181
DAL-Z5-1C		12.2：1	435	9.3	8.3〜12.2			F10-F14-F16	Z30-Z45-Z60
DAL-Z5-1S		23：1	245	16.5	11.5〜31.3			F10-F14	Z10-Z20-Z30-Z45
DAL-Z8	6000	5.6：1	1270	4.7	-	110	377	F16-F25-F30	Z90-Z120-Z180	F35	F30	260	356	8-M30-45	420	5	132	14	238
DAL-Z8-1C		18：1	440	13.7	10.5〜18			F14-F16-F25	Z30-Z45-Z60-Z90
DAL-Z8-1S		37.9：1	220	27.3	20〜50.4			F10-F14-F16	Z20-Z30-Z45-Z60
DAL-Z10	8000	6.3：1	1500	5.3	-	130	427	F16-F25-F30	Z90-Z120-Z180	F40	F35	300	406	8-M36-50	475	6	138	168	270
dal-z10-1c*		20.3：1	525	15.4	11.8〜20.3			F14-F16-F25	Z45-Z60-Z90-Z120
DAL-Z10-1S		42.8：1	260	30.8	22.4〜56.7			F10-F14-F16	Z20-Z30-Z45-Z60

注：
「*」のモデルの場合、入力回転方向は、DAL-Z2-1Cなどの出力回転方向とは反対です。入力回転が時計回りになると、出力回転は反時計回りです。

単一のステージ

Bダブルステージ

Cダブルステージ

製品の紹介

BH-Vシリーズ（標準タイプ）、RK＆2CKシリーズ（Bigger Valve Stem Dia。）、BAシリーズ（国内販売用）、7BHシリーズ（非スラスト）、RMMDシリーズなど、5つのシリーズのマルチターンギアボックスがあります。（3つの入力）。体のオプションの材料は、延性鉄、炭素鋼などです。F07からF60.Torque範囲までのLS05210に従ってフランジを取り付けて、最大50000nmです。

応用

鋳造およびファビックされた水門ゲート、ゲートバルブ、水、石油、ガス、化学物質、電力、一般的な産業用途に適したグローブバルブに適したギアボックス。

特性

マニュアルおよびモタリース化されたアプリケーションに適した製品に設計された製品。また、ロックデバイスとチェーンホイールを供給することもできます。 LSO 5210またはJB2900によるモーターフランジ。
標準的なボディマテリアルは、延性鉄と炭素鋼です。カスタマイズされた低温鋼またはステンレス鋼はオプションです。
周囲温度：-20から120℃、-30℃、-40℃、-59℃などの低温環境向けにもカスタマイズできます。
標準保護グレードはLP65、LP67、LP68はカスタマイズできます。

モデルの説明

bh-vseries
BH-V：BH-V0などのシングルステージ
BH-V-S：ダブルステージ、「S」は、BH-V35-1Sなどの減速装置のコードです
モデル番号は、電動アプリケーションを備えたギアボックスの「D」から始まりました。
DBH-V0など。

大きなバルブステムに適したRKおよび2CKシリーズ
RK＆2CK番号：RK05,2CK2などの単一ステージ
2CK-S：ダブルステージ、「S」は2CK3-1Sなどの減速装置のコードです
モデル番号は、電動アプリケーションを備えたギアボックスの「D」から始まりました。
drk05.d2ck3など。

シリーズ機能

BH-V＆MAシリーズ

マニュアルおよび電動アプリケーションを要求するためのマルチターンベベルギアボックスSuitalbeの完全な範囲。ゲートバルブ、グローブバルブ、水門ゲートで広く使用されています。
主な材料は、鋳鋼、延性鉄など、オプション、材料、低温鋼、ステイナス鋼です。
トルクの範囲は220nmから50000nm（162〜36900 lbf.ft）
スラストの範囲は75knから4000knです。
防水グレード：LP65、LP67、LP68はオプションです。
周囲温度：-20'CTO 120 'C、しかし-30'c、-40'c、-59'cおよびその他の低温はオプションです
Adonts Arc Tooth Desianは、ベアナ、より柔軟なトランスミッション、より高い効率を使用します。

RK＆2CKシリーズ

マニュアルおよび電動アプリケーションを要求するためのマルチターンベベルギアボックスSuitalbeの完全な範囲。ゲートバルブ、グローブバルブ、水門ゲートで広く使用されています。
ドライブスリーブとドライブブッシュは積分タイプで、より大きなバルブステムDIAを受け入れることができます。
主な材料は鋳造鋼、低温鋼、ステンレス鋼はオプションです。
防水グレード：LP65;
周囲温度：-20'c〜120 c、しかし-30'c、-40'c、-59'cおよびその他の低温はオプションです
ベアリング、より柔軟なトランスミッション、より高い効率を使用することにより、アークの歯の設計を採用します。

7bhシリーズ

2つのモデルを含むオペレーターにスラストを転送しないバルブに適した軽量のベベルギアボックス、取り付けフランジは、ユーザーに従ってカスタマイズできます。
主な材料は延性鉄です：
防水グレード：LP65、| P67およびLP68はオプションです。
防水グレード：LP65;
周囲温度：-20'c〜120°C
ベアリング、より柔軟なトランスミッション、より高い効率を使用することにより、アークの歯の設計を採用します。

RMMDシリーズ

3種類のベベルギアボックスは3つの入力を備えています。ドライブスリーブとドライブブッシュは積分タイプであり、より大きなバルブステムDIAを受け入れることができます。マニュアルおよび電動アプリケーションの要求に適しています。
このシリーズはRK＆2CKシリーズで変更されるため、RK＆2CKシリーズと一緒に使用できます。
RMMDシリーズ製品を使用する場合、3つの入力回転方向に注意してください。
主な材料：鋳鋼;低温鋼とステンレス鋼はオプションです。
防水グレード：P65：
周囲温度：-20'c〜120 'c、しかし-30'c、-40'c、-59'cおよびその他の低温はオプションです
ベアリング、より柔軟なトランスミッション、より高い効率を使用することにより、アークの歯のデシアンを採用します。
