簡単な紹介

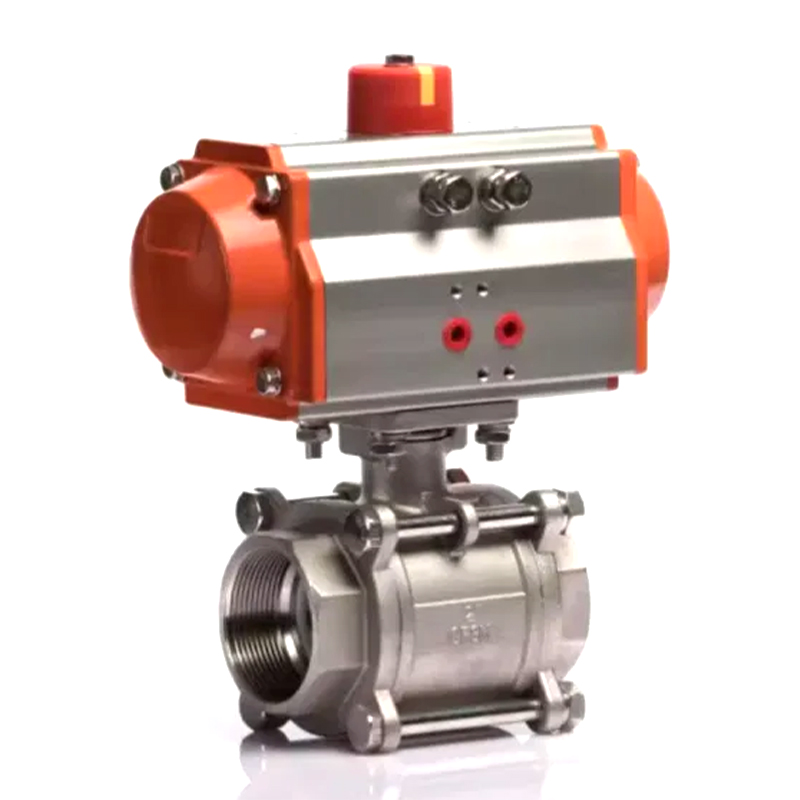

Q611F空気圧スレッドボールバルブとバット溶接接続ボールバルブボディは、合理的な構造と美しい外観を持つ台湾から導入された高度な技術を使用してキャストされます。バルブシートは、弾性シーリング構造を採用しています。これは、シーリングで信頼性が高く、開閉しやすいです。バルブステムは、逆シーリングを備えた底部に取り付けられた構造を採用し、バルブチャンバーが異常に加圧されている場合、バルブステムはフラッシュされません。バット溶接(BW)とソケット溶接(SW)で2つのピースと3ピースのボールバルブを接続することもでき、両方に国際標準のISOブラケットプラットフォームとロックデバイスを装備できます。スリーピースボールバルブのボリュームは少なく、バルブハウジングの3つの部分で構成されています。中央のバルブ本体と両端からボールバルブの間に4つの長いボルトで固定されています。その利点は、メンテナンスと分解中にパイプラインスレッドを分解する必要がなく、4つのボルトを直接除去できることであり、バルブ本体の中央部分を取り出すことができます。軽量産業機械の少量および狭いスペースアプリケーションに適しています。サイズが小さく、単純なマッチング、高流量容量があり、特に媒体が粘性であり、粒子が含まれ、繊維特性がある状況に適しています。空気圧のネジ付きボールバルブは、食品、環境保護、光産業、石油、製紙、化学工学、教育機器、電力などの産業の産業自動制御システムで広く使用されています。
技術パラメーター
空気圧アクチュエータオプション機能 | ダブル作用、単一作用 |
空気圧アクチュエータオプションモデル | シリーズ、AWシリーズ |
ソレノイドバルブ電圧 | AC110V、AC220V、AC24V、DC24V |
空気源の圧力 | 2bar-8bar |
公称直径 | dn15mm〜DN100mm |
公称圧力 | PN0.1MPA〜PN1.6MPA |
適用される温度 | PTFE:-30- 1200 ppl:≤350ºCメタルシール:≤4500 |
繋がり | 糸 |
バルブボディ材料 | 304、316、316l |
バルブプレート材料 | 304、316、316L |
バルブシートの裏地 | PTFE、ppl、メタルシール |
適用されるメディア | 水、石油、酸、粘性液、スラリー培地など。 |
メインディメンションテーブル
DN | L | h | D1 | D2 | |
mm | インチ | ||||
15 | 1/2」 | 75 | 42 | 15 | 21.8 |
20 | 3/4」 | 80 | 49 | 20 | 27.3 |
25 | 1 " | 90 | 58.5 | 25 | 34 |
32 | 11/4 | 110 | 63 | 32 | 42.8 |
40 | 11/2 | 120 | 71 | 38 | 48.9 |
50 | 2 " | 140 | 78 | 50 | 61.4 |
65 | 21/2* | 185 | 100 | 63.5 | 74 |
80 | 3 " | 205 | 109 | 76 | 90 |
100 | 4 " | 240 | 140 | 100 | 115.4 |
