イングレス保護評価とはどういう意味ですか？

電気エンクロージャ内の固体オブジェクトと液体の侵入を示すために使用される国際保護記号に精通してください。

イングレス保護評価（またはIP定格）は、オブジェクト、水、粉塵、または偶発的な接触に対する電気エンクロージャーの保護または密閉の有効性のための国際標準（IEC 60529）です。この基準は、欧州標準EN 60529と同等です。

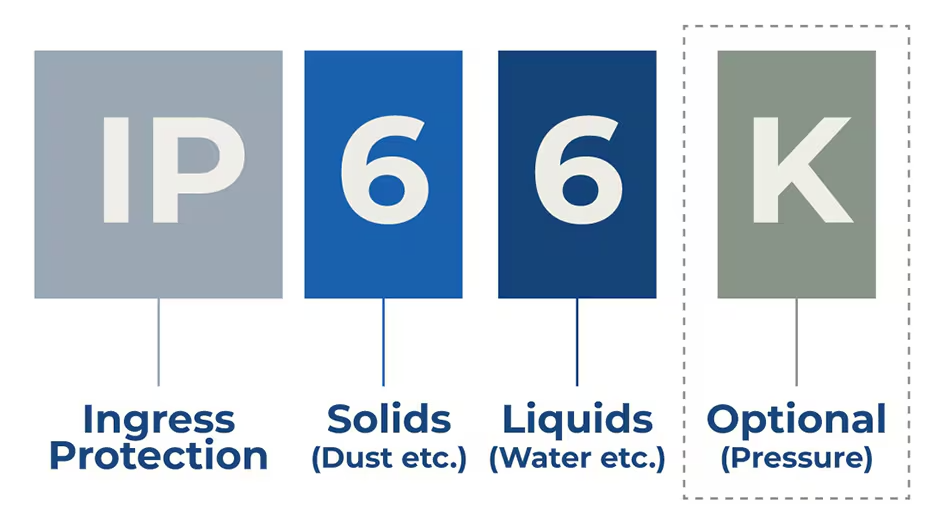

IP評価は、多くの場合、文字IP（イングレス保護）に続いて2つの数字とオプションの文字で構成されます。 2つの数字と最終文字は、次の保護カテゴリを示しています。

最初の数字固体保護

IP後の最初の数字は、固体異物に対する囲まれた機器に提供される保護レベルと、伝導体などの危険な部分との人間の接触を示します。

レベル	保護されたオブジェクトのサイズ	保護の有効性
x	-	xは、指定された保護レベルに関するデータがないことを示します
o	保護なし	触れたり入ったりするオブジェクトから保護されていません
1	直径> 50mm	オブジェクトの大きな表面積意図的な接触を防ぐことはできません
2	直径> 12.5mm	指または同様のオブジェクト
3	直径> 2.5mm	ツール、厚いワイヤーなど
4	直径> 1mm	ほとんどのワイヤ、ネジなど。
5	ほこりを防ぎます	ほこりの侵入は、操作中に機器に損傷を与えるのに十分です接触を完全に防ぎます
6	ダストプルーフ	ほこりはありません接触を完全に防ぎます

コード評価のIP後の2番目の数字は、防水エンクロージャーがデバイスに提供する保護レベルを示しています。

レベル	保護されているオブジェクトのサイズ	保護の有効性
X	-	Xは、指定された保護レベルに関するデータがないことを示します
o	保護なし	浸漬を防ぐことはできません
1	滴る	垂直滴り
2	勾配<15°で滴下	キャビネットが傾斜しているときの垂直滴り<15°
3	水スプレー	垂直から角度<60oで水スプレー
4	スプラッシュ	すべての方向からハウジングに水をかける水からアクチュエータを保護します
5	ウォータージェット	ノズル（6.3mm）からの水スプレーからプッシュロッドを任意の方向から箱に向かって吹きかけること
6	強力な水スプレー	任意の方向からキャビネットに向かってスプレーする強力なノズルウォータースプレー（12.5mmノズル）からアクチュエータを保護します
7	1mまでの浸漬深度	一時的な浸漬中の水浸漬（1mまでの浸漬深度）
8	浸漬深度は1mを超えます	連続浸漬中の水浸漬（浸漬深度は1mを超えます）
9k*	強力な高温水スプレー	閉じた距離高圧と高温散布 *標準IEC 60529の文字「K」を含むIPX9とマークされたすべてのテストは、ISO 20653標準で定義されています。
