簡単な紹介

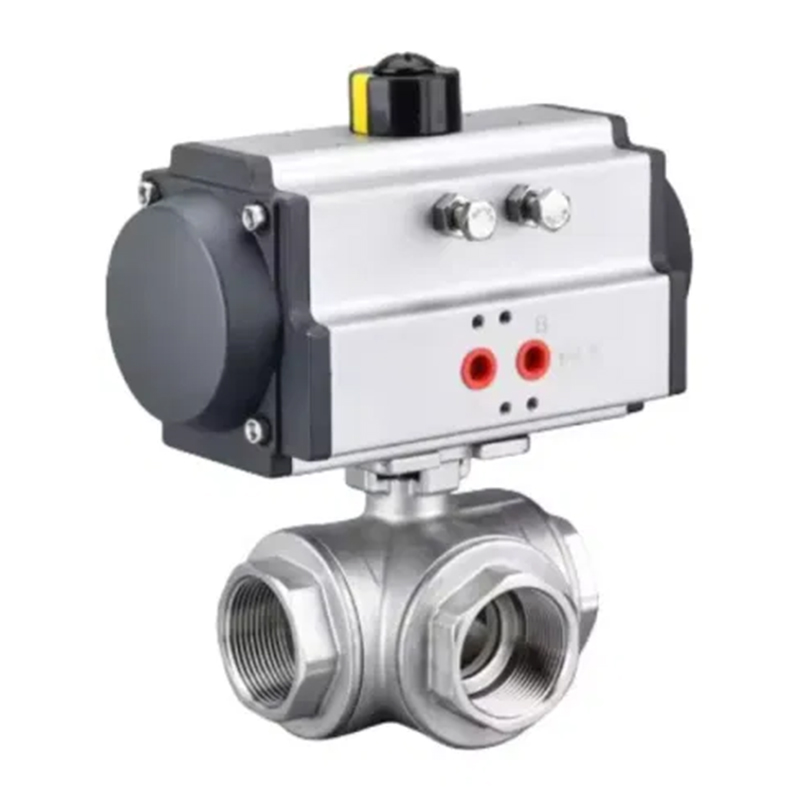

Q614/15F空気圧3方向の内部スレッドボールバルブは、l字型またはT字型である可能性があります。 l字型（Q614F）3ウェイボールバルブは、媒体の流れ方向を切り替えるために使用され、2つの垂直チャネルを接続できます。 T字型（Q615F）3ウェイボールバルブは、中程度の迂回、合流、フロー方向の切り替えに使用されます。 T字型の3ウェイは、3つのチャネルを相互に接続するか、2つのチャネルを接続できます。空気圧症の3方向ボールバルブは一般に2席の構造を採用し、ユーザーの要件に応じて4席構造を採用することもできます。これは、給水、石油化学、冶金、鉱業、繊維、エネルギー、ペーパー作用、食品、鉄、その他のパイプラインシステムに広く使用されており、媒体の流れ方向を切り替え、媒体をそらしたり混合したりします。
技術パラメーター
| 空気圧アクチュエータオプション機能 | ダブル作用、単一作用 |
| 空気圧アクチュエータオプションモデル | シリーズ、AWシリーズ |
| ソレノイドバルブ電圧 | AC110V、AC220V、AC24V、DC24V |
| 空気源の圧力 | 2bar〜8bar |
| 公称直径 | dn15mm〜dn50mm |
| 公称圧力 | PN0.1MPA-PN1.6MPA |
| 適用される温度 | PTFE：-30〜120ºCPPL：≤350ºCメタルシール：≤450ºC |
| 繋がり | 糸 |
| バルブボディ材料 | 304、316、316L |
| バルブプレート材料 | 304、316、316L |
| バルブシートの裏地 | PTFE、ppl、メタルシール |
| 適用されるメディア | 水、石油、酸、粘性液、スラリー培地など。 |
L字型のメインディメンションテーブル
| DN（mm） | d | L | h |
| 15 | 12.7 | 64 | 53 |
| 20 | 16.0 | 76 | 63 |
| 25 | 20.0 | 87 | 66 |
| 32 | 25.0 | 96 | 81 |
| 40 | 32.0 | 114 | 83 |
| 50 | 38.1 | 142 | 96 |
T字型のメイン寸法テーブル
| DN（mm） | d | L | H |
| 15 | 12.7 | 75 | 59 |
| 20 | 16 | 85 | 64 |
| 25 | 20 | 100 | 80 |
| 32 | 25 | 115 | 90 |
| 40 | 32 | 125 | 96 |
| 50 | 38.1 | 148 | 106 |
