主な機能とアプリケーション

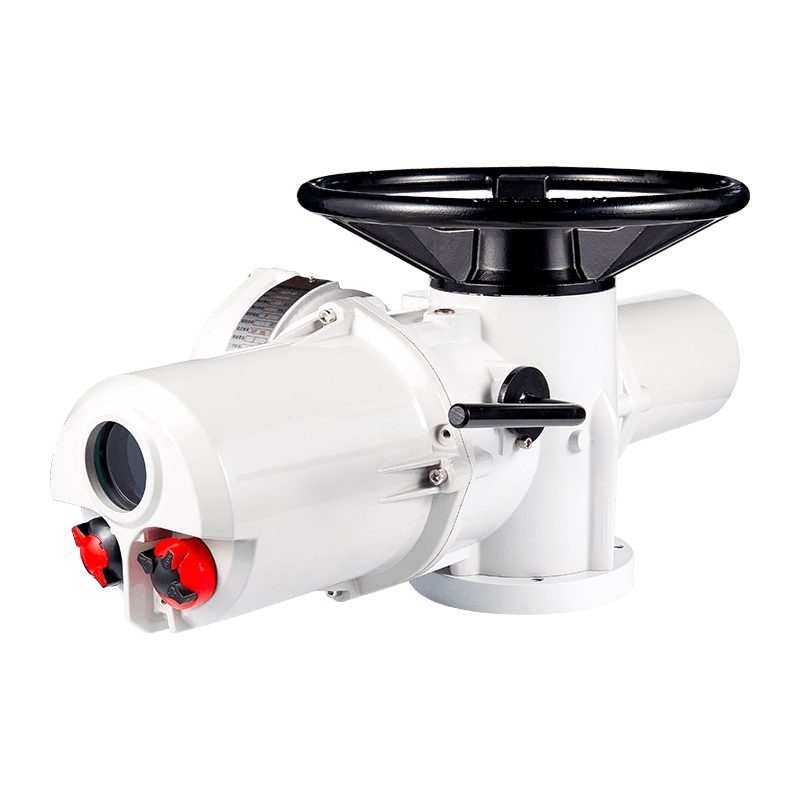

Zbyシリーズマイニング爆発型統合バルブ電気デバイス(以下、電気デバイスと呼ばれる)は、マイニングバルブの新世代のインテリジェント制御メカニズムです。インテリジェントコントロールユニットが付属しており、専用の制御ボックスを必要とせずに、オンサイト制御、集中制御、マイニングバルブのリモートコントロールを実現できる電気機械統合メカニズムを備えて設計されています。構成可能なmodbus、profibus、その他のバス通信:データ通信を実現するための485バスインターフェイスを使用します。この一連の電気デバイスは、ユーザーがインストール、デバッグ、メンテナンスに非常に便利です。これにより、インストールコストを大幅に節約し、インストールサイクルを短縮できます。それは、炭鉱の使用条件とインテリジェントな発達のために特別に設計および製造されています。 Zby電気設備は、ゲートバルブ、配水バルブ、ウォーターゲートバルブなど、バルブプレートの線形運動を備えたバルブに適しています。 2段階の減速ギアボックスを追加した後、バタフライバルブ、ダンパーなど、バルブプレートの90度回転を伴うバルブにも使用できます。
ZBYシリーズの設計と製造基準採掘爆発証明統合バルブ電気デバイス
Q/3204CN 004-2019 | 鉱山の炎動装置統合バルブ電気デバイスの技術条件 |
GB3836.1-2010 | 爆発性雰囲気パート1:機器の一般的な要件 |
GB3836.2-2010 | 爆発的な雰囲気パート2:燃えるようなタイプ「d」によって保護されている機器 |
爆発的な証明タイプ:マイニング爆発防止タイプ、爆発防止マークはEXD I MBです
アウトラインと寸法テーブル
モデル | h | H1 | L1 | L2 | f | φd |
ZBY10/ZBY15/ZBY20/ZBY30 | 300 | 130 | 200 | 295-385 | 410 | 350 |
ZBY45/ZBY60 | 430 | 195 | 280 | 440 | 435 | 470 |
ZBY90/ZBY120 | 440 | 195 | 285 | 530 | 465 | 500 |
ZB/ZBYモデルの仕様と主なパフォーマンスパラメーター
モデル仕様 | 公称トルク (n・m) | 最大茎の直径 (mm) | 最大ターン数 (ターン) | 手動速度比 | 出力速度 (r/min) | モーターパワー (KW) | モーター電流 (a) | 参照重み (Kg) | |
660V | 380V | ||||||||
ZB/ZBY10 | 100 | 28 | 400 | 1:1 | 24 | 0.25 | 0.75 | 1.3 | 64 |
ZB/ZBY15 | 150 | 28 | 400 | 1:1 | 24 | 0.37 | 0.92 | 1.6 | 65 |
ZB/ZBY20 | 200 | 40 | 400 | 1:1 | 24 | 0.55 | 1.4 | 2.4 | 67 |
ZB/ZBY30 | 300 | 40 | 400 | 1:1 | 24 | 0.75 | 1.8 | 3.0 | 69 |
ZB/ZBY45 | 450 | 48 | 400 | 1:1 | 24 | 1.1 | 1.9 | 3.4 | 114 |
ZB/ZBY60 | 600 | 48 | 400 | 1:1 | 24 | 1.5 | 2.6 | 4.5 | 120 |
ZB/ZBY90 | 900 | 60 | 400 | 1:1 | 24 | 2.2 | 3.8 | 6.5 | 144 |
ZB/ZBY120 | 1200 | 60 | 400 | 1:1 | 24 | 3 | 4.7 | 8.2 | 147 |
ZB180 | 1800 | 70 | 400 | 22.5:1 | 24 | 5.5 | 7.5 | 13 | 264 |
ZB250 | 2500 | 70 | 400 | 22.5:1 | 24 | 7.5 | 9.5 | 16.5 | 269 |
ZB350 | 3500 | 75 | 400 | 22.5:1 | 24 | 11 | 12.1 | 21 | 275 |
注:ユーザーのニーズを満たすために、その他の速度を提供できます。
ZB/ZBYおよびバルブ接続の構造概略図と寸法
モデル | トルクタイプJB2920 | |||||||||||
フランジ番号 | D | D1 | D2 (H9) | H1 | f | h | D1 | D2 | d | n | α | |
ZB/ZBY10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45° |
ZB/ZBY20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | ||||
ZB/ZBY45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | φ18 | |||
ZB/ZBY90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | φ22 | ||||
ZB180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | φ26 | ||
ZB350 | 8 | 380 | 340 | 280 | 20 | 83 | 118 | φ22 | 8 | 22.5° |
